Mis on ERD?

ERD ehk Entity-Relationship Diagram (Olemidiagramm). See on kõige laiemalt levinud metoodika andmemudelite koostamiseks ja kirjelduse esitamiseks.

Kuidas andmebaasi luuakse?

Andmebaasi luuakse samm-sammult. Esmalt koostatakse andmemudel, mida kirjeldatakse nii detailselt, kui vaja on. Järgmiseks genereeritakse mudeli põhjal SQL-käsud (Structured Query Language), mille abil luuakse füüsiline andmebaas. Kui aja jooksul ilmneb vajadus andmebaasi struktuuri muuta, tehakse vastavad parandused või täiendused ERD-mudelisse ning selle alusel koostatakse uued SQL-käsud, millega viiakse andmebaasi struktuur mudeliga vastavusse.

ERD põhikomponendid

ERD peamised osad on olemid (entity) ja olemite vahelised seosed. Iga olemi sisemine ülesehitus koosneb atribuutidest. Seose kirjeldamisel tuuakse välja nende olemite vastavad atribuutide paarid, mille kaudu seos tekib ja mis määravad, kuidas kaks olemit omavahel seotud on. Seos saab eksisteerida alati kas kahe erineva olemi vahel või ka olemi ja tema enda vahel. Kui seos eksisteerib olemi ja enda vahel moodustab see suletud tsükli.

ERD võtmed (keyd)

• Primaarvõti
• Välisvõti
• Lihtvõti
• Liitvõti

ERD mudeli selgitus ja skeem

• Andmemudeli graafiline esitlus- olemid, vaated ja nende vahelised seosed.
• Tabelite sisemise struktuuri formaalsed kirjeldused- olemite atribuudid, atribuutide andmetüübid, piirangud ja indeksid.
• Vaadete formaalsed kirjeldused- seletatakse lahti, kuidas vaated olemite kaudu kirjelduvad.
• Olemite ja vaadete vaheliste seoste formaalsed kirjeldused- nii seoste väljade kui ka seoste tugevuste kirjeldused.
• Mudeli komponentide verbaalsed kirjeldused- olemite, atribuutide, seoste, protseduuride jm semantika vabatekstiline kirjeldus.

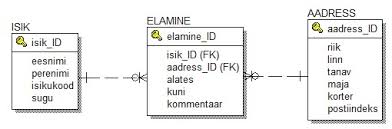

Olemiskeemi näidis

Olemiskeemis kasutatavad tingmärgid:
