Mis on vooskeem?

Vooskeem ehk flowchart on diagrammi tüüpi plokkskeem, mis koosneb erinevatest omavahel ühendatud kujunditest.

Kus ja miks seda kasutatakse?

Vooskeeme kasutatakse erinevates valdkondades protsessi või programmi analüüsimisel, disainimisel, dokumenteerimisel või haldamisel. Vooskeem kujutab protsessi samm-sammult.

Vooskeemi joonis

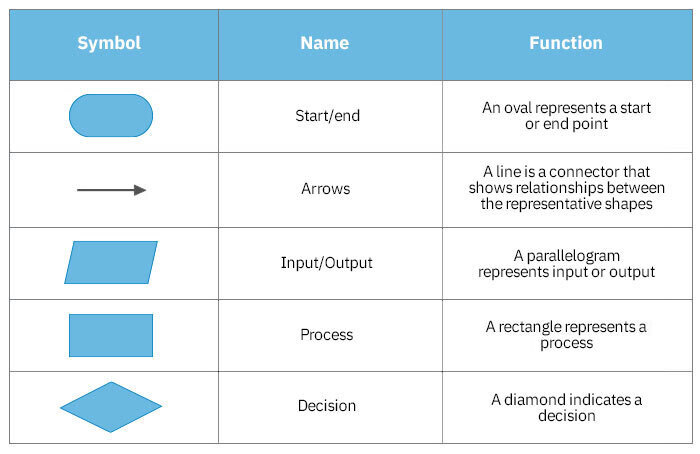

Vooskeemil peamiselt kasutatavad tingmärgid on:

• Ovaal, mis näitab algust/ lõppu
• Rööpkülik, mis näitab sisendit/ väljundit
• Ristkülik on tegevus
• Romb on mingi tingimus või otsus
• Nooled näitavad liikumissuunda
